導軌寬度：755mm
加工工件長度：1-20米
加工工件重量：6T/8T

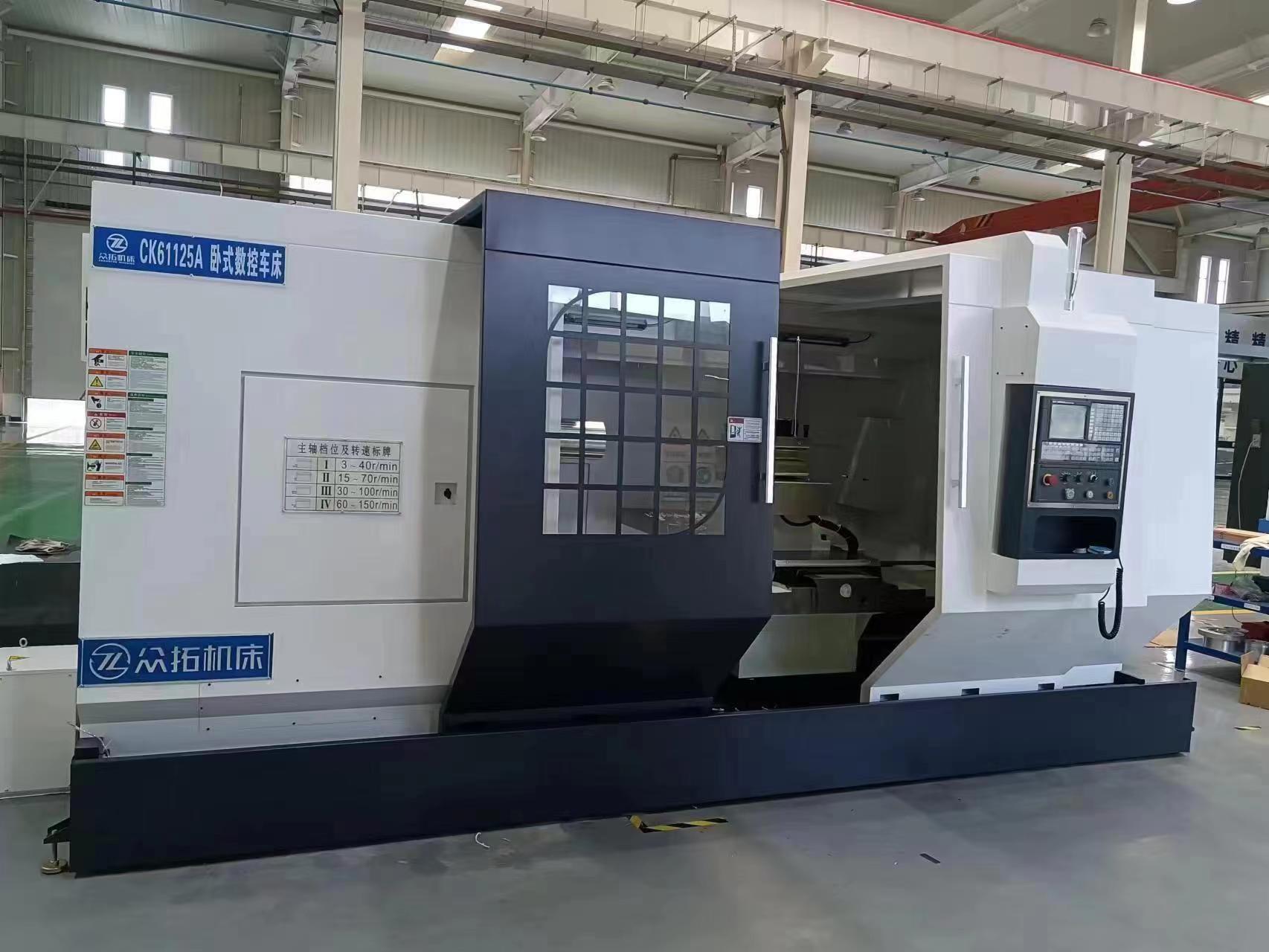

數控車床CK61125(755導軌)是在大型臥式平床身車床基礎上開發的一款多功能數控車床，床身重新優化，整體加重，托板加長加寬加厚，可對零件內孔進行切削加工，加工效率、精度及剛性優于普通數控車床。配置廣數980TDI/西門子828D/發那科0i/凱恩帝數控系統。車削主傳動為自動四檔檔內無級變速，兩個聯動控制軸，X軸采用滾珠絲杠副加交流伺服電機直連機構或加齒輪箱體，Z軸采用滾珠絲杠加交流伺服電機加精密減速機直連結構，半閉環控制，具有很好的定位精度和重復定位精度。
產品應用領域：
1、中大型油缸
2、風電主軸的全工序加工
3、造紙行業的滾筒
4、起重機鋼絲繩卷筒
5、陰極棍滾筒
6、離心機滾筒
7、高溫合金、鈦合金、鋼錠、軋輥、激光熔覆材料等貴金屬的高效車削加工
8、薄壁件的外圓車削、內孔鏜削、端面鉆孔、攻絲、軸面鉆孔、銑削等工序加工
本機床主要可對加工范圍內的各種內孔、外圓、圓錐面、圓弧面及螺紋進行加工，特別適用于中小批量的軸類、盤類零件的粗精加工。
根據客戶需求，在原有車床基礎上可以自由選配增加車鏜，車銑，車鉆，車磨等復合功能。
| 機床導軌寬度 | 755mm | |||
| 床身上最大回轉直徑 | Φ1250mm | |||
| 最大工件長度（車外圓） | 10000mm | |||
| 兩頂尖間工件重量 | 6噸（工件較重時注意限速) | |||
| 刀架上最大工件回轉直徑 | Φ900mm | |||
| 主軸 | ||||
| 主軸前軸承 | Φ200 | |||
| 主軸轉速范圍 | ||||
| 四段無級 | 第1檔 | 第2檔 | 第3檔 | 第4檔 |
| 轉速范圍 | 8～60 r/min | 20～120r/min | 40～225r/min | 80～450 r/min |
| 換檔形式 | 液壓換檔 | |||
| 主軸通孔直徑 | Φ130mm | |||
| 主軸內孔前端錐度 | 公制140# | |||
| 主軸頭規格 | A2-15 | |||
| 卡盤大小 | Φ1000mm/Φ1250mm | |||
| 卡盤形式 | 手動四爪單動 | |||
| 主電機 | ||||
| 主電機功率 | 22Kw 140N.M/37KW 235N.M伺服 | |||
| 傳動形式 | C型帶傳動 | |||
| 進給 | ||||
| x軸行程 | 750mm | |||
| z軸行程（卡盤端面至尾座端） | 10000mm | |||
| x軸快速 | 4m/min | |||
| z軸快速 | 4m/min | |||
| 刀架（可選配煙臺環球AK23320） | ||||
| 立式四工位刀架 | 電動刀架 | |||
| 刀架型號 | LD4B-C6100 | |||
| （LD4B-CK61100為標準配置，刀架安裝刀桿換刀時會出現與出水管干涉情況?？蛇x配煙臺環球AK23320X4D，刀架內出水，避免刀桿與水管干涉。） | ||||
刀架對邊 | 300×300mm | |||
刀桿截面 | 40×40mm | |||
| 尾座 | ||||
| 尾座形式 | 手動尾座 | |||
| 尾座芯軸直徑 | φ160mm | |||
| 尾座芯軸行程 | 300mm | |||
| 尾座芯軸錐孔 | 公制80# | |||
| 尾座整體移動形式 | 手動/拖動 | |||
尾座副主軸軸承 | 哈瓦洛品牌 | |||
尾座潤滑 | 手動泵 | |||
尾座副主軸端部密封 | 防塵毛氈圈 | |||
1，床身、拖板：

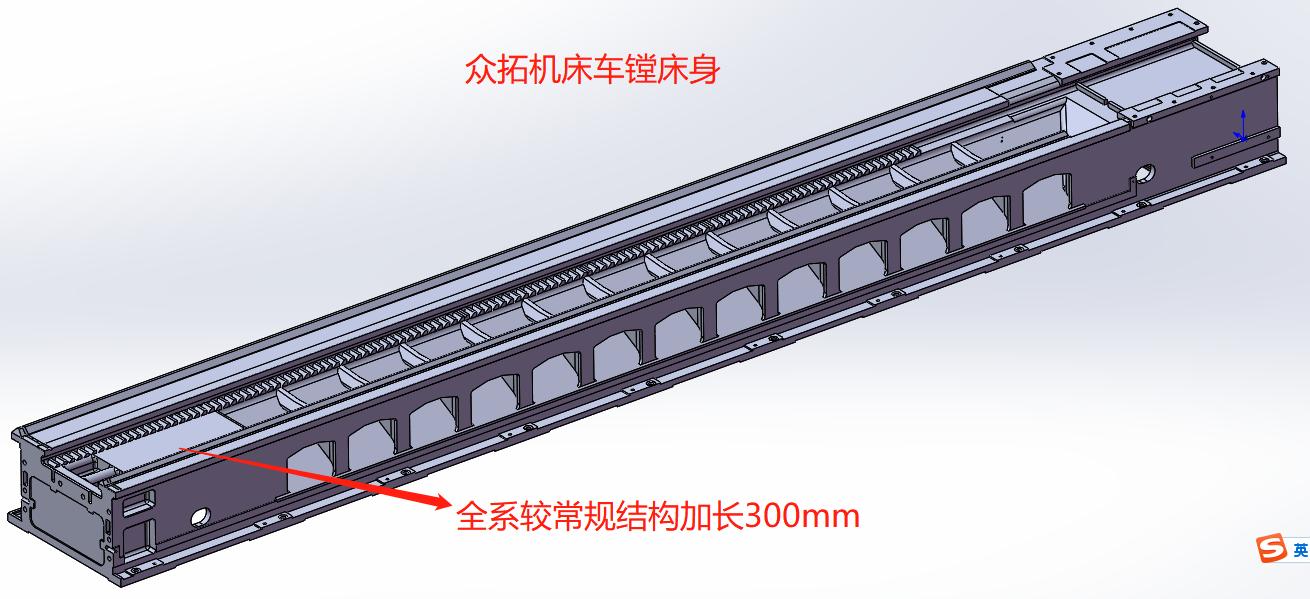

機床床面為平-V結構，采用高強度樹脂砂鑄造，床面進行中頻淬火處理，硬度為HRC45-55，并經退火處理，充分消除其鑄造時熱脹冷縮變形量及內應力，也可分散切削時的振動；中頻淬火深度較深，利于機床二次重磨。機床床體剛性強，承載力大，穩定性好。拖板采用刮膠處理，由于該材料中含有潤滑元素，使其動靜摩擦系數相差較小，配合潤滑油一起大大降低了拖板與床身導軌面的摩擦，防止爬行。機床床身鑄有向后排屑用拱形門，切屑直接排到接屑盤中，排屑、清理方便。

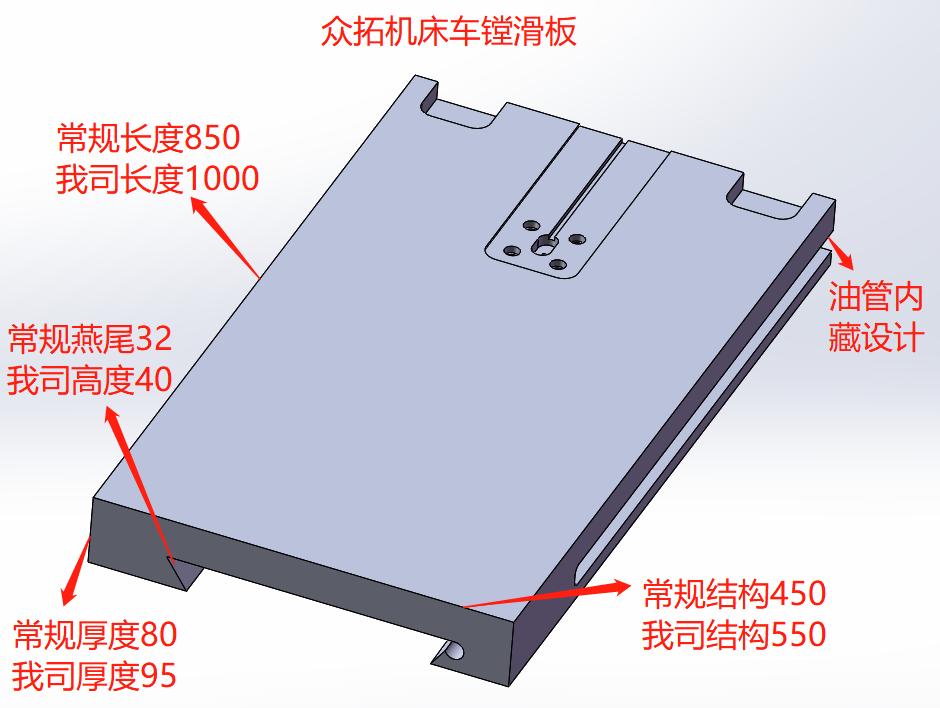

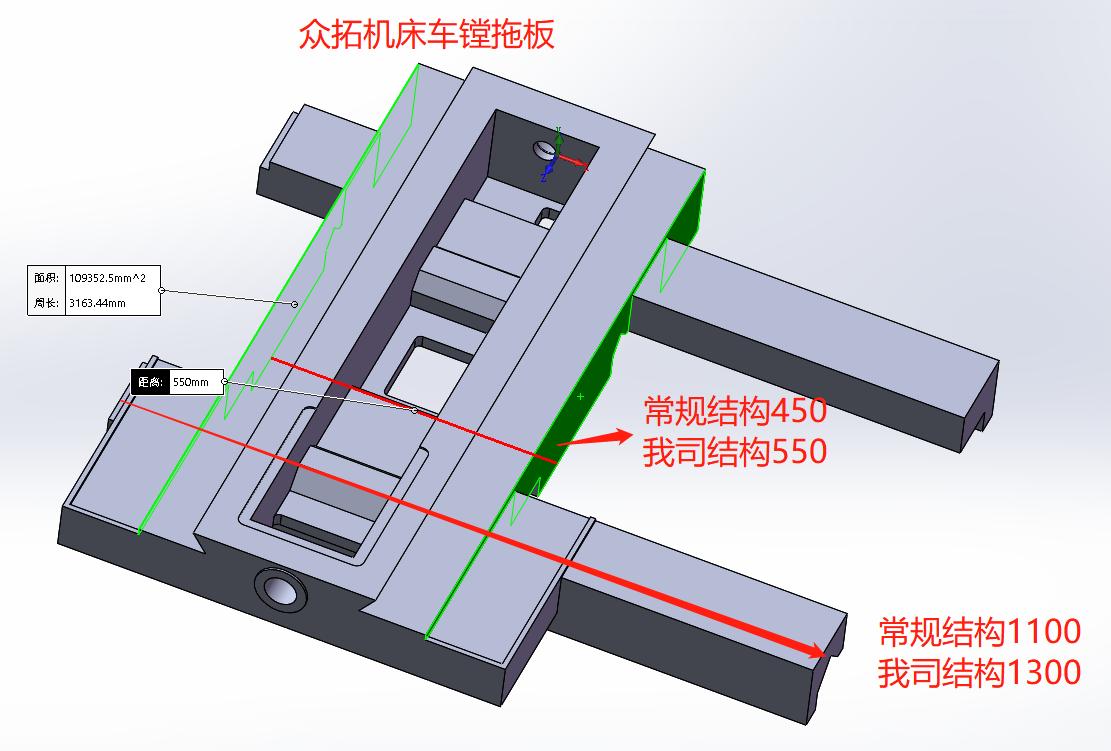

車床結構拖板相對于普通結構拖板進行了充分的加強：拖板跨度加大、厚度加厚、燕尾跨度及高度增加、拖板后側增加安裝鏜桿支架底座的安裝面并加大了厚度；為設備的內孔鏜削加工提供足夠的剛性支撐。拖板絲杠中置，絲桿軸承支座裝配時充分找正，并采用預拉伸結構，提高了剛性及穩定性。
2，床頭箱：
主軸采用三點支撐，前端為固定端，中、后端為游動端，前、后為主要支撐，中間為輔助支撐，軸向定位設在前端，使主軸受熱后向后伸長，消除了主軸熱伸長對機床精度的影響；床頭主傳動由國產主軸伺服電機帶動，自動四檔，檔內無級；主軸系統具有較佳的剛度和承載能力，回轉平穩，精度高，主軸箱采用強力油液潤滑形式，由專用的機油泵對床頭箱齒輪以及軸承進行潤滑。主軸前端采用迷宮和齒槽雙重密閉結構，可有效的防止漏油及外物進入主軸箱內。
3，刀架：（可選配煙臺環球AK23320X4D）
標配立式4工位電動刀架，刀架對邊300X300mm，剛性強。（煙臺環球刀架對邊尺寸320X320）
4， X、Z軸：

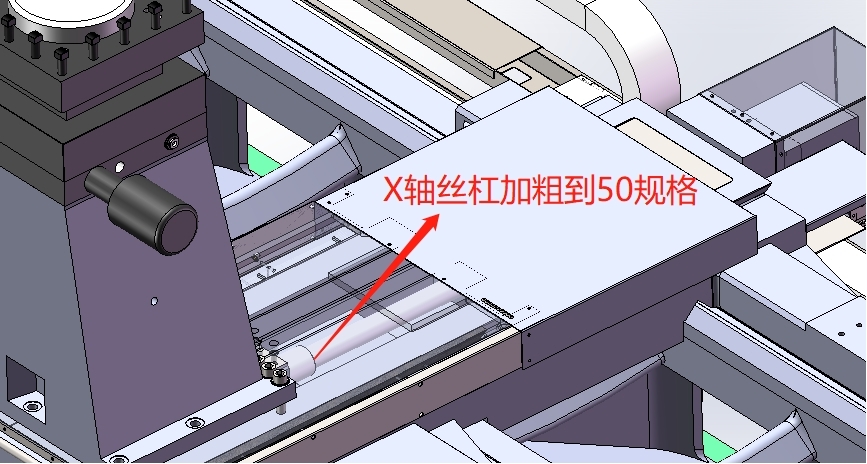

X軸采用伺服電機加精密減速機驅動，X軸傳動為滾珠絲杠，X向滾珠絲杠直徑為Φ50x10。z軸采用伺服電機加精密減速機驅動,Z軸傳動采用滾珠絲杠，X向滾珠絲杠直徑為Φ80x20。
5，內置回轉尾座：
本機床尾座為手動/拖動結構，具有足夠的承載能力。尾座的移動由單獨齒輪盒經齒條傳動實現縱向移動，尾座移動方便快捷，宜人性強。尾座由上、下體兩大部分組成，尾座上體內裝有尾座套筒、尾座套筒移動機構和主軸中心調整機構。套筒鎖緊為手動。為了防止床尾與床身之間在頂持工件時發生滑移，在尾座上裝有止退桿。
6，潤滑系統：
主軸箱軸承、箱體內齒輪以及軸承的潤滑由專用機油泵完成，滾珠絲杠軸承、機床導軌各潤滑點的潤滑采用間歇式集中潤滑，且時間可調，有效防止?jié)櫥偷睦速M(fèi)，可有效提高機床的動態響應特性及絲杠導軌的使用壽命，所有潤滑油管均有防護罩。配備油箱、油冷機（選配）。
7，機床操縱：
機床配備雙拉門半/全封閉式防護罩，操縱箱固定在右側拉門上，操縱箱可根據需求旋轉不同角度，宜人性強，操作方便。
操縱臺安裝在拖板上，并可隨拖板一起運動(不帶外防護)。
8，機床電氣：
數控系統標配采用國際上知名的廣數980TDI系統，可手動，也可通過寫入器，或者通過RS232C標準通訊接口傳輸程序和參數。可同時控制2軸（X、Z）,并具有直線、圓弧和螺紋插補以及其它多種固定循環等功能，最小分辨率為0.001mm。
機床除具備其全部標準控制功能及標準配置外，還有系統選擇功能及配置供用戶選擇。
機床所用電氣元器件采用國內外知名品牌的產品，保證了整機較高的可靠性、穩定性和較長的使用壽命。
操作面板距離地面按1300mm左右設計,高度適中,符合人體工學,宜人性好,使操作者更容易操作及了解機床運轉狀況。
電控箱采用全封閉冷熱交換電柜，造形美觀，散熱效果好。強電與數控在同一柜內并有屏蔽措施。柜內主要低壓電器元件均為施耐德產品。各種接線夾采用端頭冷壓處理。電控箱具有良好的穩定性和可靠性。元件布線排列整齊、編號齊全無誤。
工作電源：380伏，50Hz (三相)。
9，托輥，中心架（選配）
配Φ50-Φ480mm 閉式中心架
配Φ450-Φ800mm 閉式中心架
10，鏜刀架（選配）
配置專用數控鏜刀座，鏜刀座內孔最大可加持260mm的刀桿，可根據需求另外增加過渡套，從而夾持小直徑鏜桿（φ200mm、φ160mm 選配）。刀架一端與中拖板連接，另一端為RGH55滾柱型高剛性直線導軌。鏜桿懸伸8倍鏜桿直徑，精車T235 45號鋼，表面粗糙度控制在3.2μm，圓柱度控制在0.1MM之內。
11，冷卻：
標配大流量冷卻系統一套，電機功率375W，水泵揚程14m,水泵流量140L/min。
12，防護：
X向及Z向絲杠均采取了防護措施：X向絲杠位于滑板下，兩頭安裝有防護板，可有效防塵、防屑；Z向絲杠上方設計有絲杠護罩擋板，可有效防護切屑的飛濺對絲杠的影響。
X向及Z向伺服電機均采取了全防護結構，隱藏式走線，將因線纜裸露引起的故障率降到最低。
配備水箱、自動排屑器（選配）
